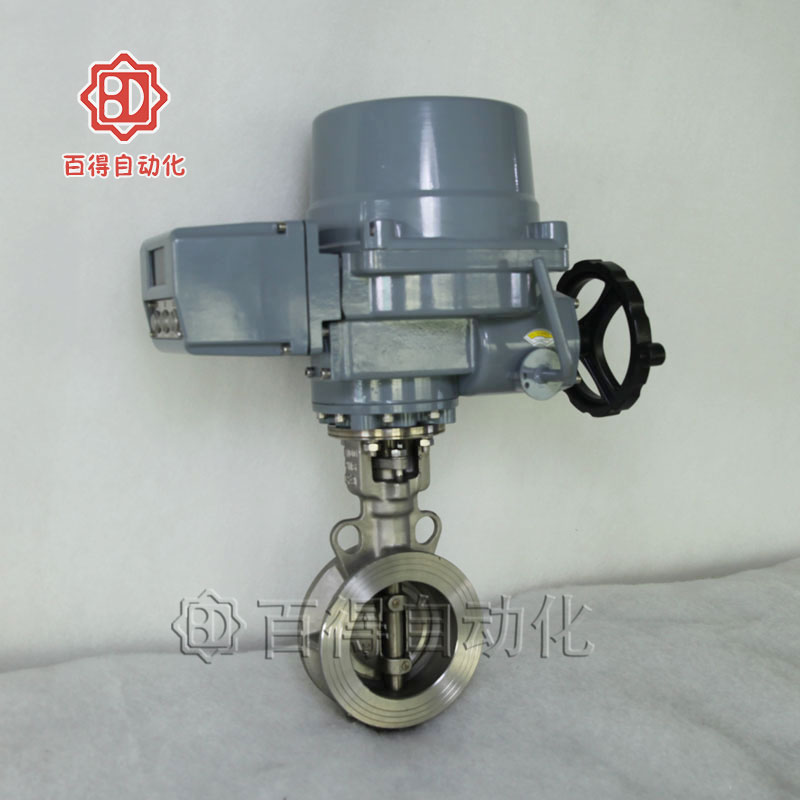

電動硬密封蝶閥D941,D971其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。由于采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
產品參數
|
電動硬密封蝶閥技術參數
|
|
公稱通徑
|
DN50-800mm
|
|
連接方式
|
法蘭
|
|
執行器選配
|
QT系列、QH系列
|
|
控制方式
|
開關型（電開、電關）、調節型、現場控制一體化智能型、防爆型
|
|
公稱壓力
|
PN6、10、16bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它特制）
|
|
介質溫度
|
1:-40 - 180℃
|
|
W3:-30 - 425℃、W4:-40 - 425℃
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
碳鋼、不銹鋼(P4、P6)
|
安裝尺寸
|

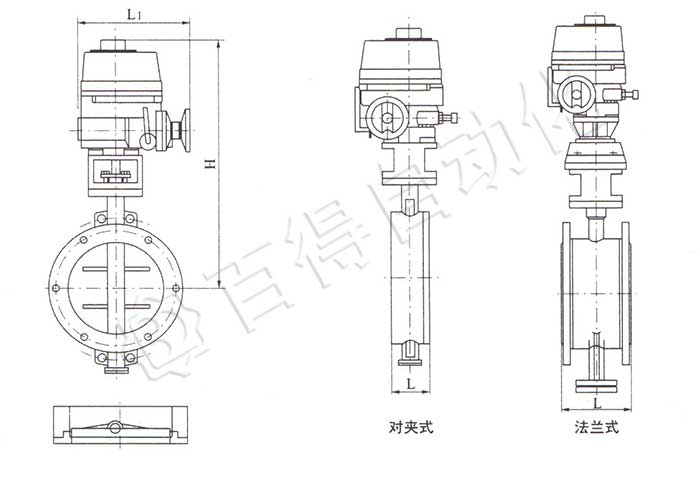

電動硬密封蝶閥主要外形及連接尺寸 1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
電動執行器
|
備注
|
|
L
|
L1
|
H
|
電動高
|
|
法蘭
|
對夾
|
|
50
|
108
|
43
|
241
|
395
|
256
|
QT1-10
|
|
|
65
|
112
|
46
|
412
|
|
|
80
|
114
|
49
|
272
|
422
|
263
|
QT2-15
|
|
|
100
|
127
|
56
|
424
|
|
|
125
|
140
|
64
|
488
|
QT2-20
|
|
|
150
|
140
|
70
|
493
|
|
|
200
|
152
|
71
|
290
|
587
|
298
|
QT3-30
|
|
|
250
|
165
|
76
|
605
|
QT3-50
|
|
|
300
|
178
|
83
|
331
|
668
|
342
|
QT4-100
|
|
|
350
|
190
|
92
|
331
|
698
|
477
|
QT4X-160
|
|
|
400
|
216
|
102
|
|
716
|
|
QT5-200
|
|
|
450
|
222
|
114
|
936
|
QT5-250
|
|
|
500
|
229
|
127
|
965
|
QT5-300
|
|
|
600
|
267
|
154
|
1045
|
QT5-450
|
|
